粉体回收喷房
编号
LCB, MCB, FRS
简介
粉体回收喷房, 主要分为3大类; 大型旋风回收喷房、多旋风回收喷房、下吸单级回收喷房, 喷房本体制作可以用PVC, PP, 不锈钢, 塑钢粉房具有较快的换色特性, 不锈钢使用寿命较长。
10分钟以内可以实现高速换色 新的粉体换色系统
塑钢快速换色粉房的优点
涂着效率高因为塑钢绝缘板采用, 带电飞翔粉末与相同极性墙板具有排斥,与被涂物具有不同极性相互吸引。
更换颜色快因为塑钢绝缘板采用, 带电飞翔粉末与相同极性墙板具有排斥,粉末沾黏在墙板需要清除的少。
底部积粉少、良率高喷房底部具有吹粉管, 持续将粉末移到吸风口, 避免底部积粉、造成新旧粉的涂膜品质不一。
强度好、安全性高塑钢三明治120mm板墙厚度制作、不变型、 坚固耐用。
粉末回收效率可高达98%选用高级大旋风技术，独有二次分离设计
可以选用喷枪清理装置选用高级大旋风技术，独有二次分离设计
塑钢喷房的系统构成
常用的粉体回收喷房
PVC粉房换色时间缩短、清洁量减轻!
| 下吸大旋风回收粉房规范 | ||||
| 型号 | LCB-P | LCB-S | ||
| 本体材质 | PVC塑钢制 | 不锈钢制 | ||
| 供粉装置 | 选供粉桶/供粉中心/添加桶 | |||
| 底部设计 | 可以选涌冲吹气&翻板 | |||
| 大旋风规格CR | 800 | 1100 | 1300 | 1400 |
| 后过滤器BFU | 6—12 | 9—18 | 12—24 | 12—24 |
| 最大风量m 3 /hr | 1万 | 1.4万 | 2万 | 2万 |
* 应用场合 : 经常换色 , 同时颜色超过 4 色以上。

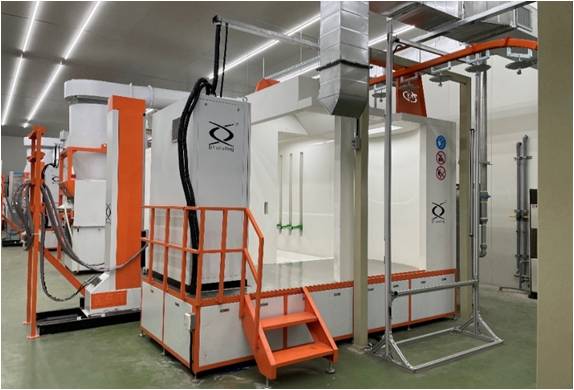

LCB 大旋风回收喷 房
| 小旋风回收喷房规范 | ||||
| 型号 | MCB-P | MCB-S | ||
| 本体材质 | PVC塑钢制 | 不锈钢制 | ||
| 供粉装置 | 选供粉桶/供粉中心/添加桶 | |||
| 底部设计 | 可以选涌冲吹气&翻板 | |||
| 大旋风规格CR | 6 | 9 | 12 | 16 |
| 后过滤器BFU | 6—12 | 9—18 | 12—24 | 12—24 |
| 最大风量m 3 /hr | 1万 | 1.4万 | 2万 | 2万 |
*应用场合 : 经常换色 , 同时颜色超过 4 色以上。
优点 : 可适用在厂房高度受限时。
MCB 小旋风回收喷房
| 单级回收喷房规范 | |||
| 型号 | FRS-P | FRS-S | |
| 本体材质 | PVC塑钢制 | 不锈钢制 | |
| 供粉装置 | 选供粉桶/供粉中心/添加桶 | ||
| 底部设计 | 可以选涌冲吹气&翻板 | ||
| 后过滤器BFU | 6—12 | 9—18 | 12—24 |
| 最大风量m 3 /hr | 1万 | 1.5万 | 2万 |
*应用场合 : 不常换色 , 换色时可以增加色卡与 粉桶 , 颜色 4 色以下使用。
* 优点 : 投资导入费用较低。
FRS 单级回收喷房
单级独立回收喷房
作为早期开始应用推广的喷房之一，现在依然有着广泛的应用。其具有如下优点：
1、99%的粉末回收利用率；
2、回收粉末路径较短， 能有效减少回收粉末品质的下降。
滤芯回收喷房具有以下特点：
1、多样化的设计理念及配置，必有一款适合您；
2、底部可配置脉冲气流清理装置或翻板装置，防止粉末在喷房内的堆积；
3、采用优质长寿命的纳米覆膜滤芯及原创技术的滤芯清理装置，滤芯寿命可长达数年；
4、纳米覆膜滤芯，可捕捉0.1微米以上的粉尘，不浪费一丁点粉末，同时，经过滤后的气体成为洁净空气，可直接在厂房内循环。
●三明治滤芯单级回收喷房具有以下特点：
1、喷房采用进口工程塑料的三明治结构,抗静电,不吸咐粉末,达到较高的喷枪上粉率,减少粉末消耗；
2、若采用自动翻板,无需进入喷房即可对其进行快速的清理；
3、喷房底部下面采用一体式钢板平台承重设计，操作人员可进入喷房，喷房经久耐用；
4、喷房底部走道可选择采用不锈钢板；
5、采用优质长寿命的纳米覆膜滤芯及原创技术的滤芯清理装置，滤芯寿命可长达数年；
6、纳米覆膜滤芯，可捕捉0.1微米以上的粉尘，不浪费一丁点粉末，同时，经过滤后的气体成为洁净空气，可直接在厂房内循环。

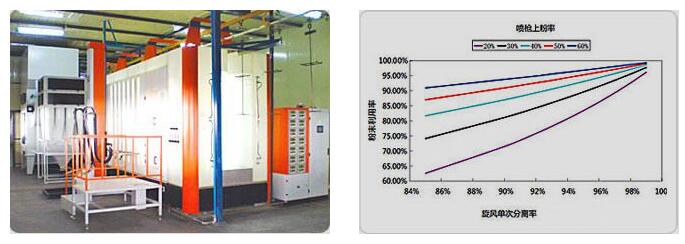

小旋风二级回收粉房
多管小旋风二级回收喷房因回收率较高，适合多色生产，而得到迅速广泛的应用，其具有以下特点：结构紧凑,占地面积小,尤其是对厂房高度空间要求不高；回收分离率较高。
小旋风二级回收喷房具有以下特点：
1、单次粉末分离率高达98%以上，节约粉末；

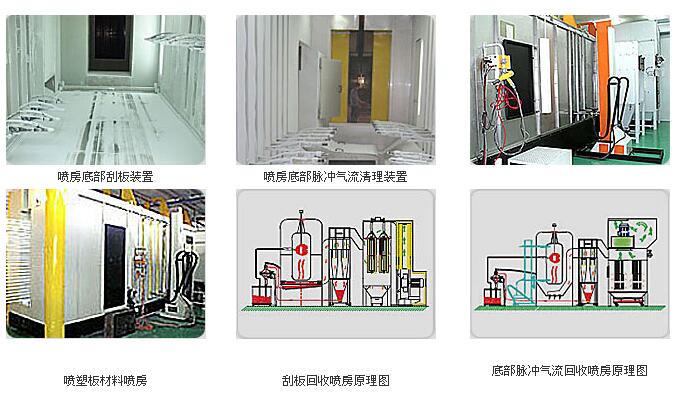

2、喷房底部可采用脉冲气流反吹装置或自动刮板装置，保证过喷的粉末及时回收利用；
3、采用优质长寿命的纳米覆膜滤芯，滤芯寿命可长达数年；
4、纳米覆膜滤芯，可捕捉0.1微米以上的粉尘，不浪费一丁点粉末，同时，经过滤后的气体成为洁净空气，可直接在厂房内循环。
5、完全独立的粉末过滤及供粉系统。
因为旋风系统存在二级回收粉不能再回收利用的问题，为节约粉末，我公司最先于国内推出工程塑料材质小旋风二级回收喷房，其能提高工件的一次上粉率，节约粉末，同时更能加快小旋风喷房的换色速度。
工程塑料小旋风喷房具有以下特点：

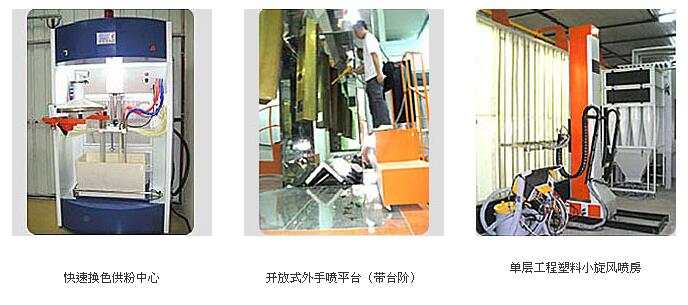

1、喷房可采用全三明治结构，并可配置快速换色供粉中心；
2、喷房可采用开放式手喷平台设计，特别适合一些难喷的大工件；
3、单次粉末分离率高达98%以上，节约粉末；
4、喷房底部可采用脉冲气流反吹装置或自动刮板装置，保证过喷的粉末及时回收利用；
5、采用优质长寿命的纳米覆膜滤芯及原创技术的滤芯清理装置，滤芯寿命可长达数年；
6、纳米覆膜滤芯，可捕捉0.1微米以上的粉尘，不浪费一丁点粉末，同时，经过滤后的气体成为洁净空气，可直接在厂房内循环。
7、完全独立的粉末过滤及供粉系统。

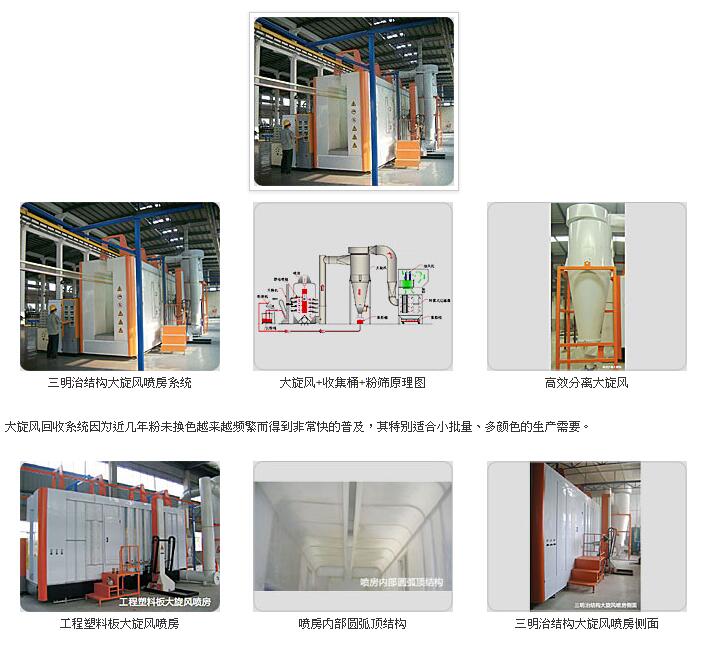

大旋风二级回收粉房
大旋风二级回收喷房具有以下特点：
1、采用高效大旋风分离装置，单次分离效率可达98%；
2、喷房可采用不锈钢板、工程塑料板或三明治夹层结构；
3、喷房顶部圆弧结构设计，方便清理；
4、喷房底部可配置脉冲气流清理装置；
5、采用优质长寿命的纳米覆膜滤芯，滤芯寿命长达数年；
6、纳米覆膜滤芯，可捕捉0.1微米以上的粉尘，不浪费一丁点粉末，同时，经过滤后的气体成为洁净空气，可直接在厂房内循环。
粉末回收与供粉装置

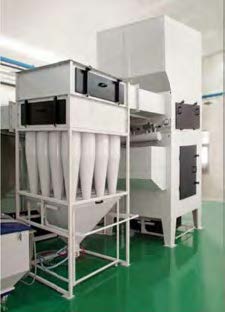

| 品名 | 单级过滤器 | 二级过滤器 | 小旋风一级过滤器 | 大旋风一级过滤器 |
| 型号 | FU (Filter Unit) | BFU (Back Filter Unit) | MCU (Multi Cyclone) | CRU (Cyclone Recovery) |
 |  |  |  | |
| 材质 | A3钢板,覆膜滤芯 | A3钢板,可选配不锈钢 | A3钢板, 可选配不锈钢 | A3钢板, 可选配不锈钢 |
| 规格 | 6组-12 、9组-18、 12组-24 | 6组-12、9组-18、 12组-24,16组-32 | 6管、9管、12管、16 管 | 800, 1100, 1300,1400mm |
| 适合风量 m3/Hr | 0.8~1万, 1.2~1.5万, 1.6~2万 | 0.8~1万,1.1~1.4万, 1.5~2万,2.4~2.8万 | 0.8~1万,1.1~1.2万, 1.2~1.6万,1.2~1.6万 | 8~9仟,1~1.3万, 1.8~2.2万,2.2~2.6万 |
| 使用场合 | 不换色或颜色少 | 做为旋风器的二级回收 | 需要换色、厂房高度不足 | 经常换色 |
＊滤心高度一支660mm, 上下两支为一组, 高度1300mm。 6-12: 6组12支滤心。管=多旋风管数。800=直径mm
供粉的分类

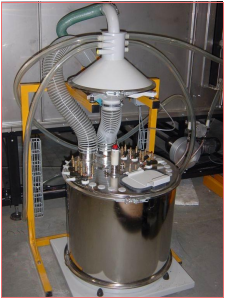

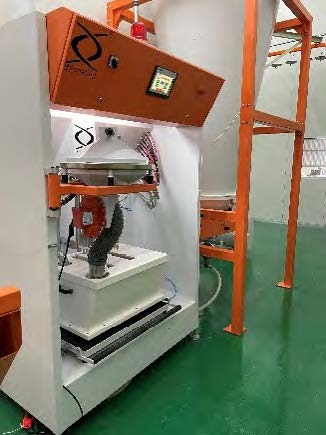

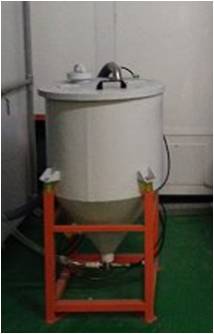

| 供粉系统PF (Powder feeder) | 供粉中心PFC (Powder feeding center) | 新粉添加装置PT (Powder tank) | |
 |  |  | |
| 粉桶材质 | 不锈钢 | A3板 | A3板 |
| 粉桶容量(升) | 150 | 120 | 250 |
| 振动筛 | 1个 | 1个，可选配2个 | |
| 换色清洁 | 自动清洗管路 | ||
| 人机触摸屏 | 无 | 人机 | |
| 可以使用枪数 | 最多20孔出粉 | 最多40孔出粉 | |
| 使用场合 | 不换色或、颜色少 | 经常换色 |
*使用粉枪数量, 订购时必须书面确定
粉体往复机的分类
| 品名 | 摇摆器 | 往复机 | 二维追踪摇摆器 | 全行程往复机 |
|  |
|  | |
| 型号 | OSL | VR | OSL-T | VRF |
| 材质 | A3钢板 | A3钢板 | A3钢板 | A3钢板 |
| 行程mm | 250~450 | 最大1800/2200 | 上下500, 前后500 | 1000, 1500, 2000, 2500 |
| 速度(次/分) | 9~30 | ~45米/分 | 9~40次/分 | ~60米/分 |
| 速度调整 | 变频器 | 变频器 | 变频器 | 变频器 |
| 底座 | 手动前后进 | 手动前后进 | 自动前后进 | 手动前后进 |
| 使用场合 | 不换色或颜色少 | 需要换色、厂房高度不足 | 经常换色 | 上中下膜差15µ要求 |
